鋼帶生產過程中需要實時進行質量控制，監測工藝偏差，防止產出不合格品。嘉恒圖像開發的鋼帶缺陷在線檢測系統，實現了對鋼帶表面孔洞、豁口、裂邊等缺陷的檢測，有效地保障了鋼帶生產質量。
可設置缺陷檢測等級
可按鋼卷號保存缺陷圖片、統計報表
檢測缺陷后聲光報警
統計缺陷數據，輸出報表
鋼帶表面檢測技術主要是利用電荷耦合器件(CCD) 攝像技術和高速計算機數字圖像處理、存儲和傳輸技術，對鋼帶表面質量進行實時監測。

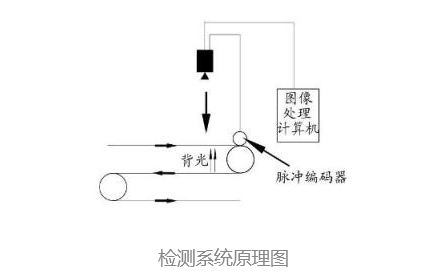

工作原理：在待測剛帶背面設置透射光，當有孔洞、豁口、裂邊等缺陷存在的鋼帶經過時，缺陷區域亮度增強，正常區域亮度無變化，通過檢測采集到的圖像內的灰度變化，可檢測出缺陷。
注：由于鋼帶表面容易形成光反射，易受外界光干擾，所以要求攝像頭工作環境盡量封閉。
工作流程：首先用攝像頭采集鋼帶表面圖像，然后運用數字圖像處理技術對采集到的影像進行分析、缺陷識別、表面質量數據統計、報表輸出。
1. 硬件部分
|
主要部件 |
參考型號 |
數量 |
標注 |
|
線掃描攝像頭 |
OK_LM2020 |
1個 |
黑白線陣，分辨率2048*1 |
|
鏡頭 |
Nikon 50mm |
1個 |
F口 |
|
攝像頭密閉箱 |
|
1個 |
防護相機 |
|
線陣圖像采集卡 |
OK_LS120A |
1個 |
黑白線陣，分辨率2048*1 |
|
光源 |
|
1個 |
線形高亮LED |
|
輸入輸出控制卡 |
OK_GPIO40A |
1個 |
|
|
計算機 |
|
1個 |
P4系列工業計算機 |
|
液晶顯示器 |
|
1臺 |
|
|
機箱柜 |
|
1個 |
|
|
報警器 |
|
1個 |
蜂鳴、燈光閃爍 |
|
脈沖編碼器 |
|
1套 |
獲取轉動速度、產生觸發信號 |
|
攝像頭固定裝置 |
|
1套 |
固定攝像頭的機械部分 |
2. 軟件部分
嘉恒圖像研發的鋼帶缺陷在線高速自動檢測軟件
◇ 各種鋼帶生產廠家，銅帶生產廠家，及其他金屬帶生產廠商
◇ 其他類似鋼帶生產的企業。如包裝材料生產廠等
◇ 相關領域的檢測項目
